Integrierte Junction Box für den direkten Anschluss von PI-Kabeln

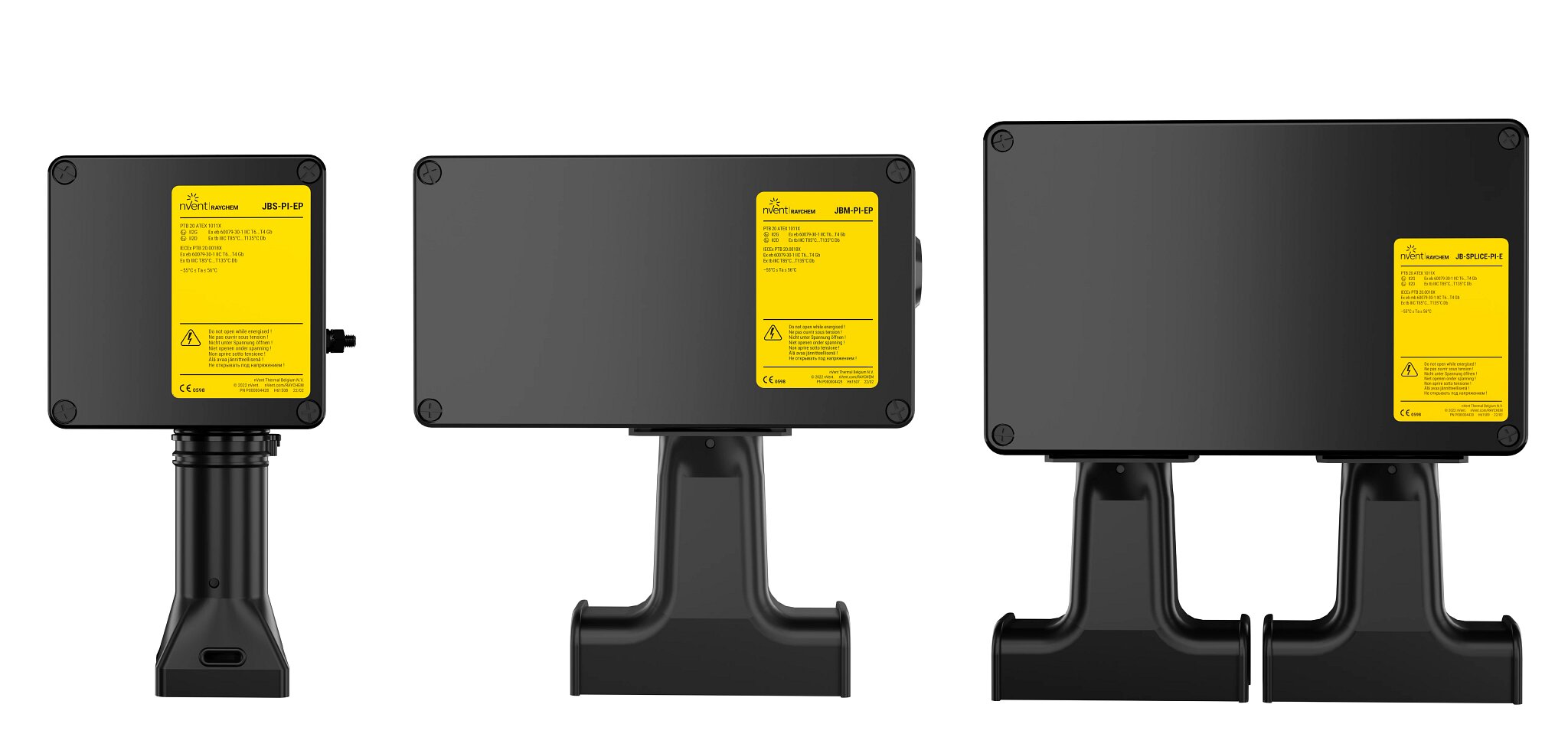

Raychem JBx-PI-E(P) Abzweigkästen werden für den direkten Anschluss von XPI(-S)-Heizkabeln an eine Stromversorgung verwendet, ohne dass eine Kaltleitung oder eine Spleißung erforderlich ist. Sie verfügen über einen integrierten Rohrständer, eine Erdungsplatte und einen externen Erdungsbolzen. Es gibt 3 Varianten: zwei (2) werden für den Stromanschluss verwendet (JBS-PI-EP, JBM-PI-EP); eine (1) wird zum Spleißen verwendet (JB-SPLICE-PI-E). Sie unterstützen einphasige und dreiphasige Konfigurationen, bis zu 45A Betriebsstrom (abhängig von Heizkabel und Temperatur), und die Auslegung ist in TraceCalc Pro integriert. Geeignet für den Einsatz in explosionsgefährdeten Bereichen.

Details

Funktionen

  • Vereinfachte Stückliste (kein Kaltleiter, kein Haltebügel, kein Isolierungseinführungssatz)
  • Vereinfachte & schnellere Installation (keine Heiß-Kalt-Verbindungen / keine Spezialwerkzeuge / Anschluss mit Käfigzugfederklemmen)
  • Gefahrenzone genehmigt
  • Verschiedene Versionen (Unterstützung mehrerer Konfigurationen)
  • Validierung des Entwurfs mit der nVent-Entwurfssoftware TraceCalc Pro

Technische Daten

Ambient Temperature: -67 - 133 °F
Area Classification: Non-Hazardous; Hazardous
Below Insulation: No
Connection Type: Cold Applied
Cover Attachment: Screwed
For Ex-Zone Dust: 21, 22
For Ex-Zone Gas: 1, 2
Halogen Free: Yes
IP Rating: IP66
Knockouts Included: No
Material: Glass Fiber Reinforced Polymer
Max Conductor Cross Section: 0.025 in²
Mounting: On Pipe
