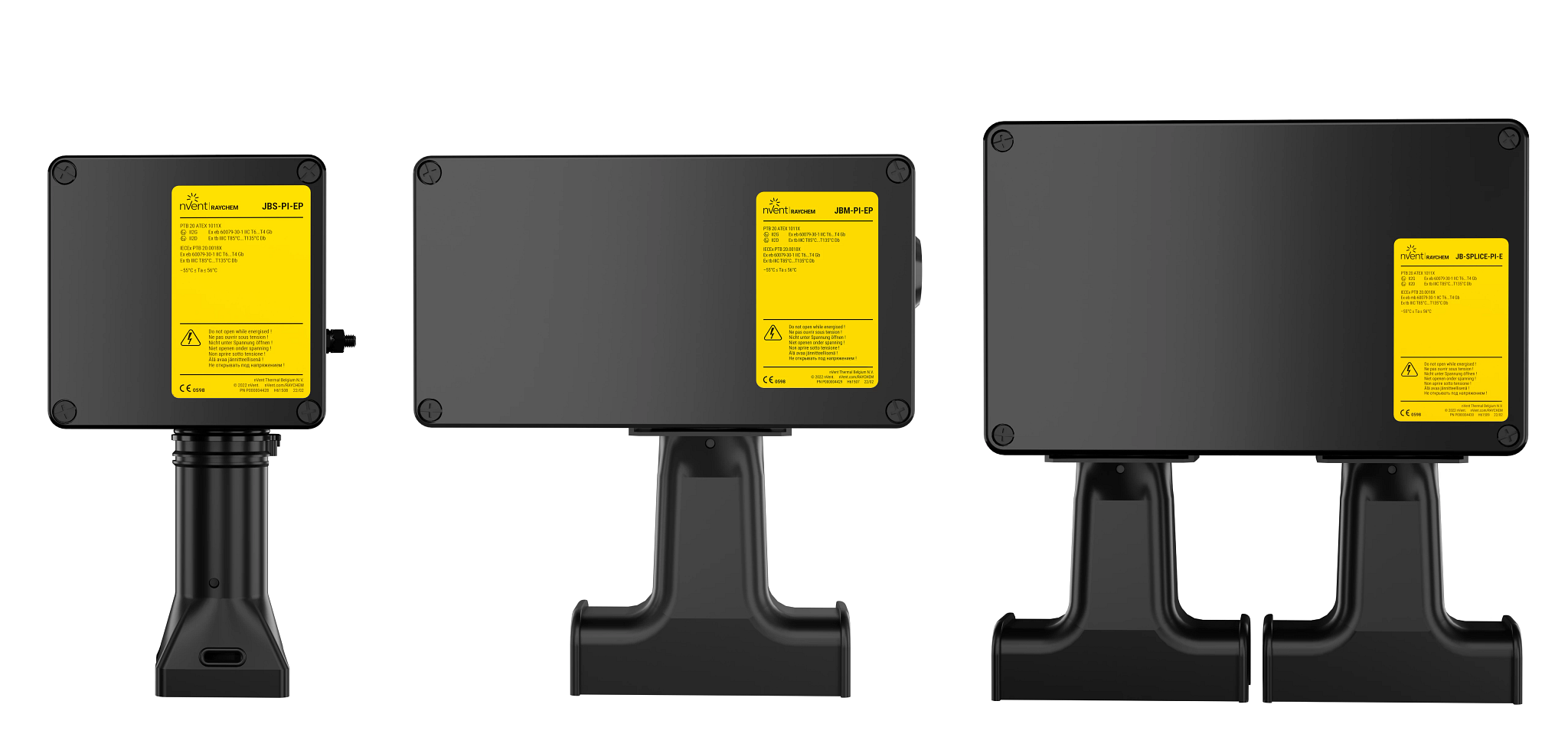

Встроенная соединительная коробка для прямого подключения греющих кабелей с полимерной изоляцией

Соединительные коробки Raychem JBx-PI-E(P) предназначены для прямого подключения греющих кабелей к источнику питания без использования кабеля холодного ввода или сращивания. Они оснащены встроенной стойкой для труб, пластиной заземления и внешней шпилькой заземления. Существует 3 варианта: два (2) используются для подключения источника питания (JBS-PI-EP, JBM-PI-EP); один (1) используется для сращивания (JB-SPLICE-PI-E). Они поддерживают монофазные и трехфазные конфигурации до 45 А рабочего тока (в зависимости от греющего кабеля и температуры), при этом конструкция допускает интеграцию в TraceCalc Pro. Подходят для использования во взрывоопасных зонах.

Детали

Особенности

  • Упрощенная комплектация (без кабеля холодного ввода, без опорного кронштейна, без набора для прохода через теплоизоляцию)
  • Более простая и быстрая установка (без соединения греющего кабеля с холодным вводом/без использования инструментов/при соединении с помощью зажимных клемм)
  • Изделие утверждено для взрывоопасных зон
  • Разнообразные варианты (поддержка множества конфигураций)
  • Проверка правильности проектирования выполнена с использованием программы для проектирования TraceCalc Pro компании nVent

Технические характеристики

Температура окружающей среды: -67 - 133 °F
Классификация зоны: Non-Hazardous; Hazardous
Под изоляцией: No
Тип подключения: Cold Applied
Cover Attachment: Screwed
Для Ex-Zone Dust: 21, 22
Для Ex-Zone Gas: 1, 2
Без галогенов: Yes
Степень защиты IP: IP66
Knockouts включено: No
Материал: Glass Fiber Reinforced Polymer
Макс. сечение проводника: 0.025 in²
Монтаж: On Pipe
